美國PCB沖擊力錘086C03產地：美國
每個PCB? Modally Tuned?模態調諧ICP?沖擊力錘堅固耐用，它有效地將力傳感器與力錘打擊面結合為一體。
模態調諧’的特點就是確保力錘的結構特性不會影響測試結果，也可以消除力錘自身諧振造成的測試數據損壞，因而可以得到更準確、更一致的測量。

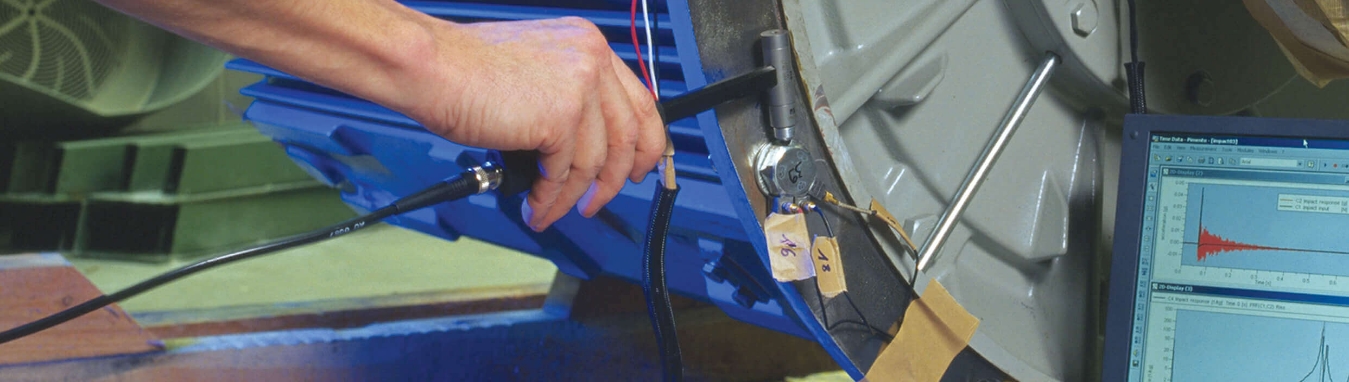

力傳感器能夠測量對測試物體能量激勵產生的振幅和頻率。加速度計與力錘結合使用，能夠測量因力錘敲擊而引起的被測對象結構響應，每個力錘提供的各種錘頭可以產生不同的脈沖力來適合測試需求。
使用多通道數據采集和分析軟件，測試工程師能確定各種機械性能從而了解被測對象的結構運動特征。部件分析包括共振檢測、模態、傳輸特性和結構健康—如開裂和疲勞檢測。
特點：
ModallyTuned?可提供更一致的結果
各種錘子適合任何尺寸的測試對象
各種技巧提供頻率調整的沖動
應用：
結構健康測試
共振測定
模態分析
ModallyTuned?脈沖錘帶有力傳感器和錘頭，0到500 lbf，10 mV / lbf（2.2 mV / N）
靈敏度：（±15％）10 mV / lbf（2.25 mV / N）
測量范圍：±500 lbf pk（±2224 N pk）
錘子質量：0.34磅（0.16千克）
| 英語： | SI： | ||
|---|---|---|---|
| 性能 | |||
| 靈敏度（±15％） | 10 mV / lbf | 2.25 mV / N. | |
| 測量范圍 | ±500 lbf pk | ±2224 N pk | |
| 諧振頻率 | ≥22kHz | ≥22kHz | |
| 非線性 | ≤1％ | ≤1％ | |
| 電動 | |||
| 激勵電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | [1] |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 放電時間常數 | ≥2000秒 | ≥2000秒 | [1] |
| 物理 | |||
| 傳感元素 | 石英 | 石英 | |
| 封口 | 環氧 | 環氧 | |
| 錘子質量 | 0.34磅 | 0.16千克 | |
| 頭直徑 | 0.62英寸 | 1.57厘米 | |
| 錘頭直徑 | 0.25英寸 | 0.63厘米 | |
| 錘子長度 | 8.5英寸 | 21.6厘米 | |
| 電氣連接位置 | 手柄底部 | 手柄底部 | |
| 增量劑質量 | 2.6盎司 | 75克 | |
| 電連接器 | BNC杰克 | BNC杰克 |
|
